Les modèles d’avertissement vous avertissent des modèles de conception non valides.

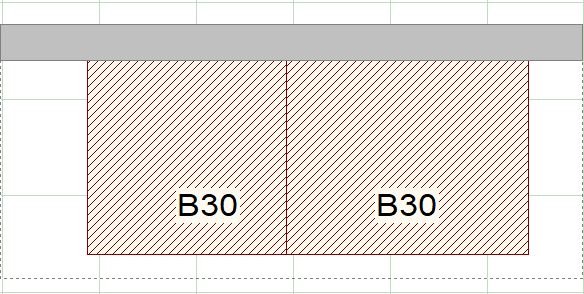

- Modèle d’éléments en collision vous avertit lorsque des éléments entrent en collision dans votre conception.
Note: Lorsque le curseur se déplace sur les éléments en collision.
- modèle de conseil B vous avertit en cas de conflit de conception selon les assistants.
Note: Les assistants de conception sont des outils basés sur des règles qui peuvent vous avertir lorsque vos conceptions ne sont pas conformes aux conventions de conception établies par l’industrie.

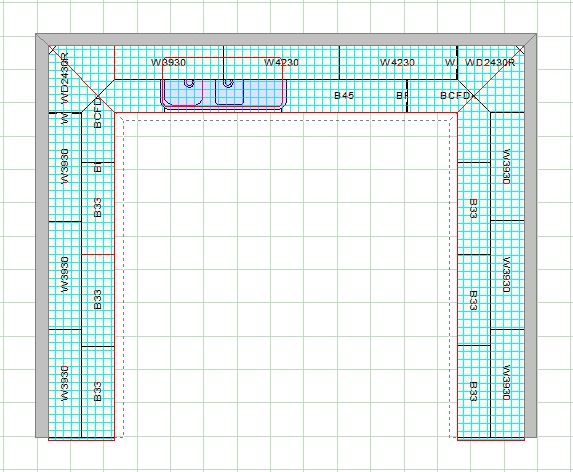

La figure suivante fournit un exemple d’éléments qui ne sont pas conformes aux règles de conception selon les assistants.

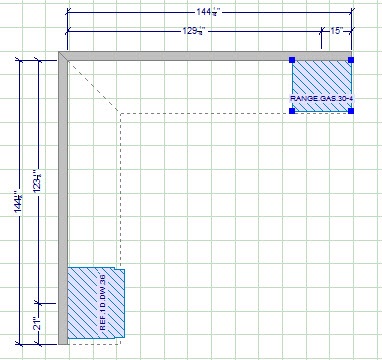

- Sections non valides Pattern vous avertit lorsque les sections de comptoir ou de garniture ont des dimensions invalides ou des coupes manquantes.
- Modèle d’éléments non valides vous avertit lorsque des éléments de votre conception ne sont plus disponibles ou doivent être changés.

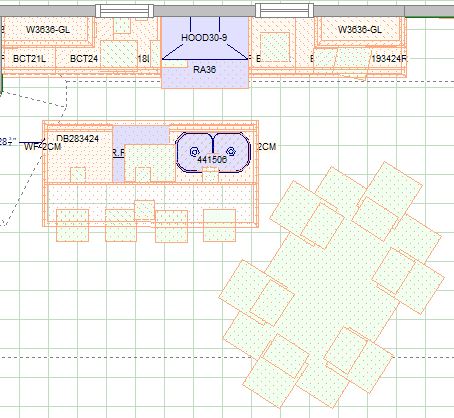

La figure suivante fournit un exemple d’éléments qui doivent être remplacés parce qu’ils sont obsolètes.

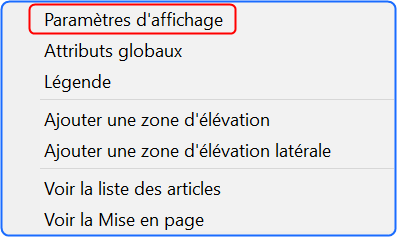

À supprimer les modèles pendant la conception, pointez loin d’un élément, cliquez avec le bouton droit de la souris et sélectionnez Afficher les paramètres dans le menu.

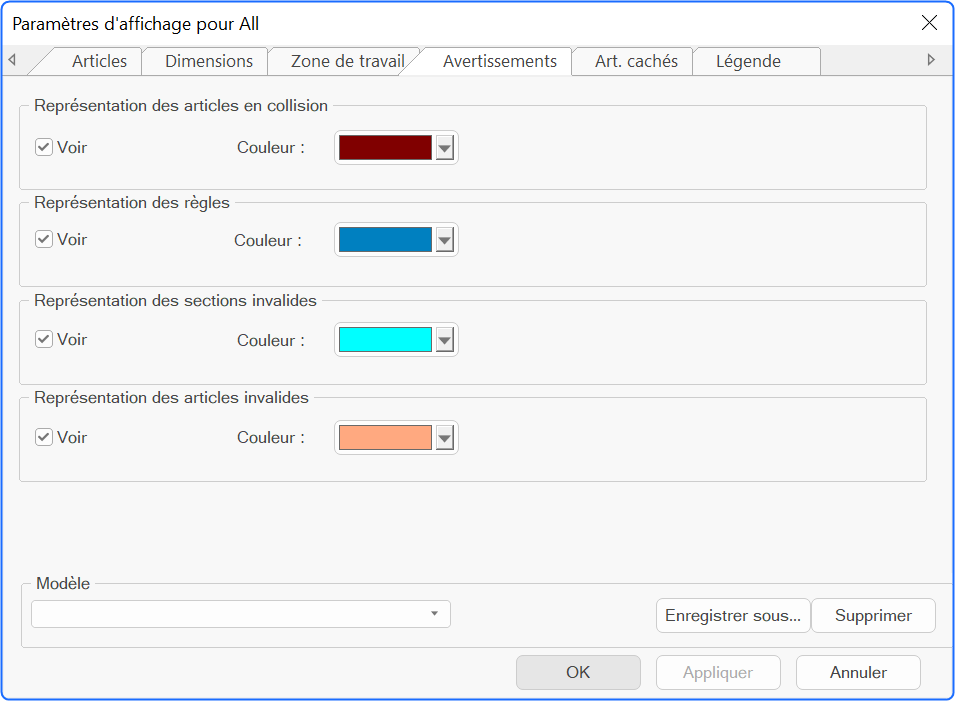

Sélectionnez l’icône Modèles d’avertissement, décochez la case de chaque modèle.
À modifiez la couleur d’un motif d’avertissement particulier, cliquez sur la couleur du motif d’avertissement et choisissez la nouvelle couleur.
